實時鐘通常也被稱為實時時鐘，它能夠向電子電路提供日期和時間信息，包括年、月、日、時、分、秒，被廣泛應用在需要進行計時的場合中。許多實時鐘電路還提供電池供電的方式，這樣在發生掉電時仍能準確計時。通常說來，功能稍多一點的實時鐘電路還會提供包括警報、看門狗，以及支持高精度要求的校準寄存器等附加功能。

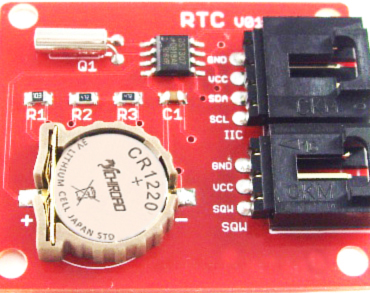

    DS1307是一款實時種芯片，采用I2C協議與單片機通訊，而Arduino上正好有這一接口，因此連接起來就非常方便了。DS1307中有一個可編程波形輸出口，它可以用來驅動LED小燈，或者作為中斷來觸發某些事件，不過用它去帶一些大功率的東西的時候要注意。一般設計的這一款實時鐘模塊，將Ds1307的I2C接口和可編程波形輸出接口SQW都連接出來了，不過一般情況下只會用到I2C接口來實現基本的時鐘設置/讀取功能。需要注意的是，該模塊必須先安裝上電池才可以正常工作。電池使用的是紐扣電池（型號CR1220），正極朝上：

在電路連接上可以使用Arduino專用傳感器擴展板V4，不過要將相應的跳線設置到IIC的位置上：

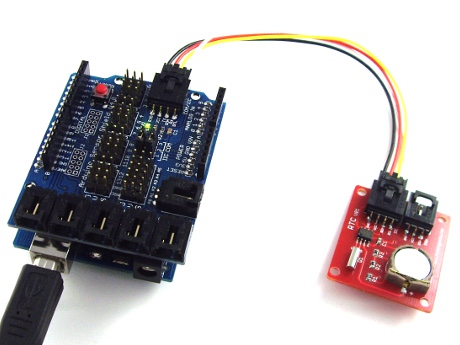

剩下的工作就是用4芯的I2C/COM連接線將傳感器擴展板上的專用接口，與實時鐘模塊上的IIC（I2C其實就是IIC的縮寫）端口連接起來了：

    硬件連接的工作完成之后，如何在Arduino里對該模塊進行編程呢？上網搜索了一下，發現在Arduino上使用DS1307做為時鐘芯片的玩家還真不少，而且還封裝好了相應的Arduino庫，實驗時一般使用的是Google Code上的這個DS1307庫，你也可以在網上下載其它的版本。將下載好的壓縮文件解壓縮到Arduino 0018的libraries目錄下后，重新啟動Arduino并用它自帶的測試程序進行測試：

#include <WProgram.h>
#include <Wire.h>
#include <DS1307.h> // written by  mattt on the Arduino forum and modified by D. Sjunnessonvoid setup()
{  Serial.begin(9600);

  RTC.stop();
  RTC.set(DS1307_SEC,1);        //set the seconds
  RTC.set(DS1307_MIN,23);     //set the minutes
  RTC.set(DS1307_HR,12);       //set the hours
  RTC.set(DS1307_DOW,4);       //set the day of the week
  RTC.set(DS1307_DATE,15);       //set the date
  RTC.set(DS1307_MTH,7);        //set the month
  RTC.set(DS1307_YR,10);         //set the year
  RTC.start();

}void loop()
{  Serial.print(RTC.get(DS1307_HR,true)); //read the hour and also update all the values by pushing in true
  Serial.print(":");  Serial.print(RTC.get(DS1307_MIN,false));//read minutes without update (false)
  Serial.print(":");  Serial.print(RTC.get(DS1307_SEC,false));//read seconds
  Serial.print("      ");                 // some space for a more happy life
  Serial.print(RTC.get(DS1307_DATE,false));//read date
  Serial.print("/");  Serial.print(RTC.get(DS1307_MTH,false));//read month
  Serial.print("/");  Serial.print(RTC.get(DS1307_YR,false)); //read year
  Serial.println();  delay(1000);
}

    程序讀起來應該不算困難，基本上就是使用RTC.set來對時鐘進行設置，然后就可以通過RTC.get來讀取相應的時間信息了，至于時鐘怎么維護，那就是 DS1307 的工作了:)
